Descripción

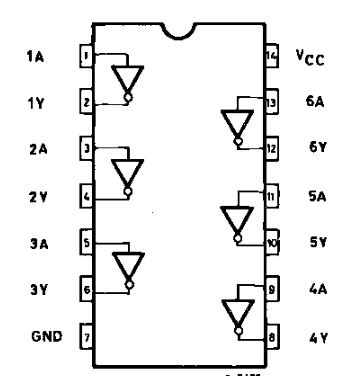

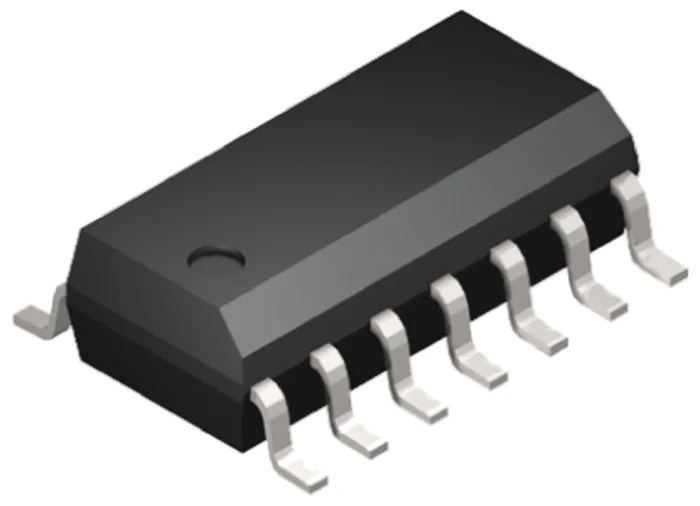

74ACT04 es un inversor hex (6 compuertas NOT) de alta velocidad perteneciente a la familia lógica ACT compatible TTL. Se fabrica en encapsulados DIP‑14 y SOIC‑14 SMD, según variante del fabricante. Opera con tensión de alimentación de 4,5 V a 5,5 V, con entradas de nivel TTL y salidas CMOS de hasta ±24 mA por canal. Presenta tiempos de propagación típicos de 5 ns a VCC = 5 V, adecuados para lógica de alta velocidad en sistemas de 5 V.
