Descripción

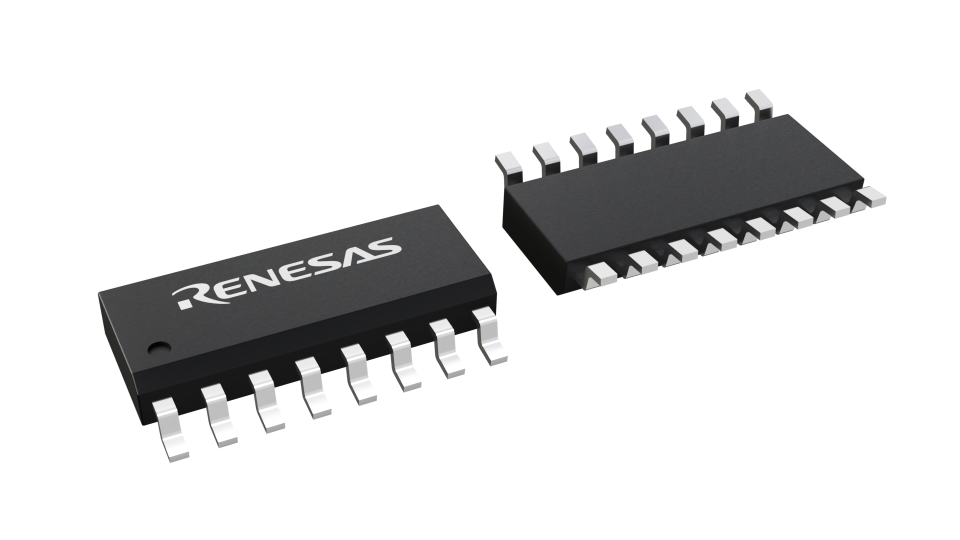

El 74HC423M es un circuito integrado CMOS de alta velocidad que contiene dos multivibradores monoestables retriggerables independientes en encapsulado SMD SOIC‑16, con tensión de alimentación VCC de 2 V a 6 V, disparo por flanco de subida en entrada A y por flanco de bajada en entrada B, entrada de reset activa en bajo CLR para terminación inmediata del pulso de salida, duración del pulso de salida programable externamente mediante resistencia Rx y condensador Cx con tiempo típico calculado como t = 0,7 · Rx · Cx, rango de duración de pulso desde algunos ns hasta varios segundos según componentes externos, tiempo de propagación típico tpd del orden de 15 ns a 25 ns a VCC = 4,5 V, corriente de salida IOH/IOL de ±4 mA a VCC = 4,5 V, corriente de reposo IDD inferior a 1 µA y rango de temperatura de operación de -40 °C a +125 °C (grado extendido).
