Descripción

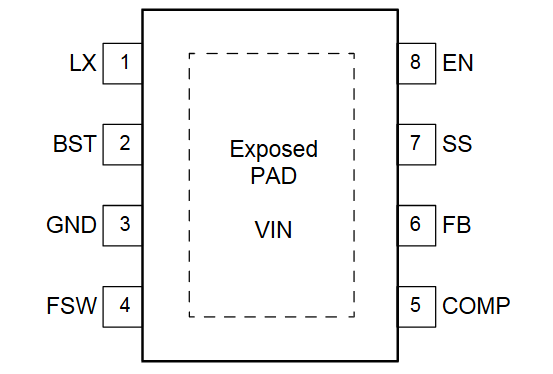

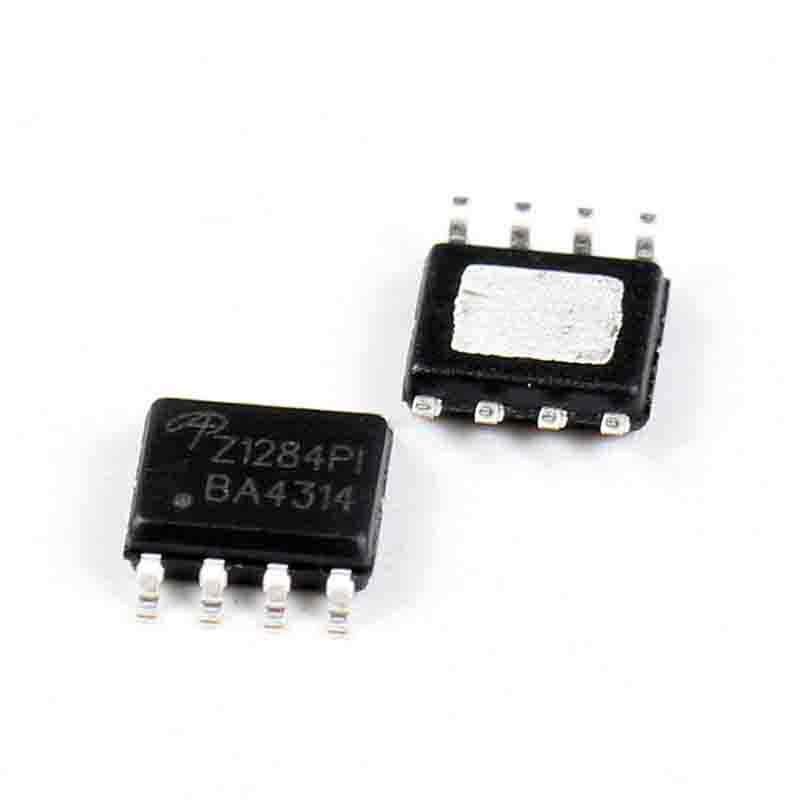

Regulador conmutado AOZ1284PI, convertidor DC‑DC step‑down (buck) no síncrono de 4 A, con tensión de entrada de 3 V a 36 V y tensión de salida ajustable desde 0,8 V hasta 30 V, en encapsulado SO‑8 EP (SO8‑EP) SMD con pad térmico expuesto apto para montaje superficial y buena disipación térmica. Integra un MOSFET canal N de alta potencia con RDS(on) típica de 50 mΩ, ofrece eficiencia de hasta un 95% y permite ajustar la frecuencia de conmutación entre 200 kHz y 2 MHz mediante una resistencia externa, además de contar con soft‑start programable, limitación de corriente ciclo a ciclo, protección contra cortocircuito, sobretensión y sobretemperatura. Es adecuado para puntos de regulación local (point‑of‑load), fuentes conmutadas compactas, equipos automotrices, set‑top boxes, módems, HDD/DVD, monitores y TVs LCD y, en general, para equipos electrónicos e industriales que requieran un buck compacto de 4 A con amplio rango de entrada y salida ajustable.
