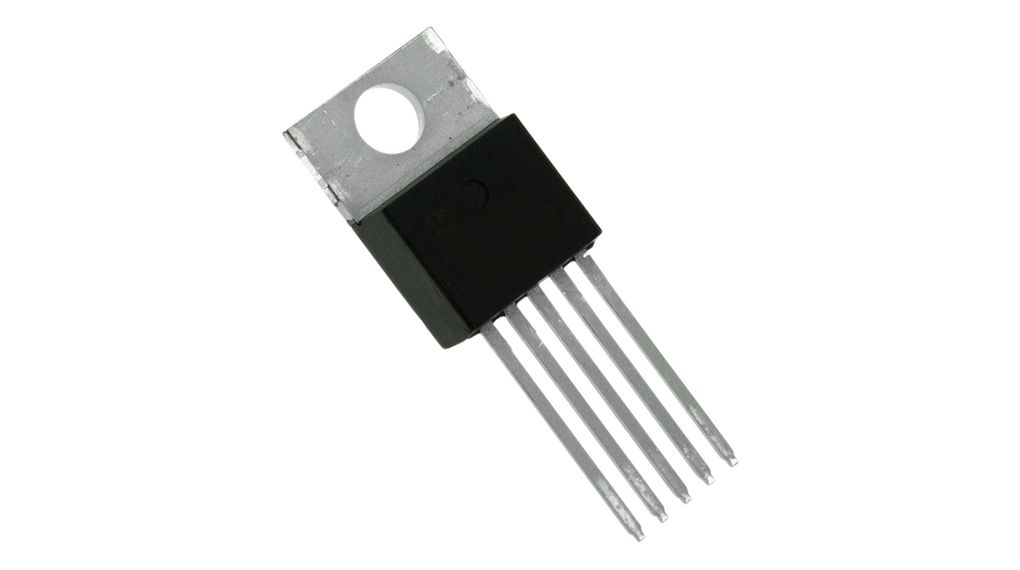

El LM2576HV es un regulador conmutado reductor (Buck) en encapsulado THT TO‑220‑5, con tensión de entrada máxima de 60 V (versión HV de alto voltaje), tensión de salida fija disponible en versiones de 3,3 V, 5 V, 12 V, 15 V o ajustable desde 1,23 V hasta 57 V mediante dos resistencias externas, corriente de salida continua de 3 A, frecuencia de oscilación interna fija de 52 kHz, eficiencia típica del orden de 75% a 88% según condiciones, referencia interna de 1,23 V con tolerancia de ±4%, corriente de quiescente típica de 5 mA a 10 mA, protección integrada por sobretemperatura y sobrecorriente, pin de inhibición (ON/OFF) para control externo y rango de temperatura de operación de -40 °C a +125 °C (grado industrial).
