Descripción

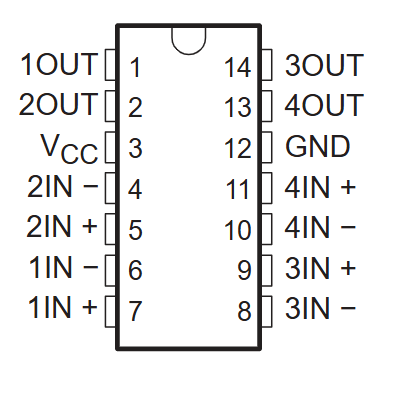

El LP339N es un circuito integrado con cuatro comparadores de tensión independientes de bajo consumo en encapsulado THT PDIP‑14, con tensión de alimentación simple de 2 V a 36 V o dual de ±1 V a ±18 V, corriente de polarización de entrada IB típica de 25 nA a 100 nA, corriente de offset de entrada IOS típica de 5 nA a 25 nA, tensión de offset de entrada VOS típica de 2 mV a 5 mV, tiempo de respuesta típico del orden de 1,3 µs a 1,5 µs a sobreimpulso de 5 mV, corriente de quiescente total por comparador de aproximadamente 50 µA a 100 µA en condiciones de baja corriente, salida en colector abierto compatible con lógica TTL y CMOS con tensión de salida alta determinada por resistencia de pull‑up externa de hasta 36 V, corriente de salida en bajo IOL de hasta 6 mA, rango de tensión de entrada en modo común desde 0 V hasta VCC ‑ 1,5 V y rango de temperatura de operación de 0 °C a +70 °C (grado comercial).
