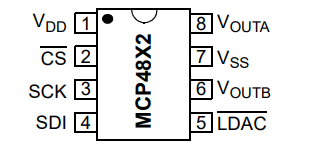

El MCP4812E es un convertidor digital-analógico (DAC) de 10 bits de doble canal con interfaz SPI de Microchip Technology en encapsulado SOIC-8 (SMD), con tensión de alimentación VDD de 2.7 V a 5.5 V, referencia de voltaje interna de 2.048 V, salida de voltaje ajustable con ganancia seleccionable de 1x o 2x (0 a 4.096 V a VDD ≥ 4.5 V), velocidad de interfaz SPI de hasta 20 MHz, tiempo de establecimiento de 4.5 µs y corriente de alimentación típica de 350 µA. Incluye pin LDAC para actualización simultánea de ambos canales, pin SHDN para apagado de salida y temperatura de operación de -40 °C a +125 °C. Cumple con RoHS.
