Descripción

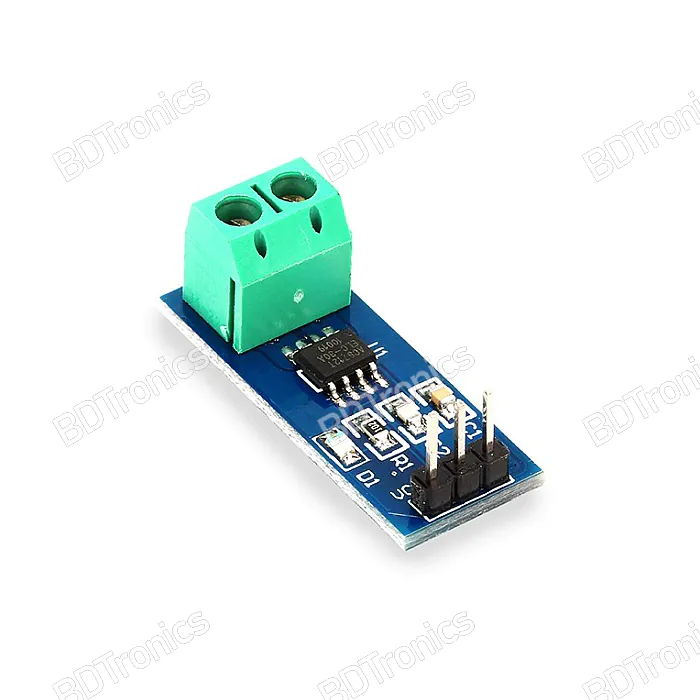

Módulo sensor de corriente basado en el chip ACS712 de Allegro MicroSystems, que utiliza tecnología de efecto Hall para medición de corriente AC y DC con aislamiento eléctrico entre el conductor y el circuito de señal. Disponible en variantes de ±5 A (sensibilidad 185 mV/A), ±20 A (100 mV/A) y ±30 A (66 mV/A). Tensión de alimentación: 4,5 V a 5,5 VDC. Voltaje de salida en reposo (0 A): VCC/2 (2,5 V típico). Tiempo de respuesta: 5 μs. Ancho de banda: 80 kHz. Error total de salida: ±1,5% a 25 °C. Resistencia interna del conductor: 1,2 mΩ típico. Aislamiento conductor–señal: 2,1 kV RMS. Dimensiones de la PCB: aprox. 31 × 13 mm.
