Descripción

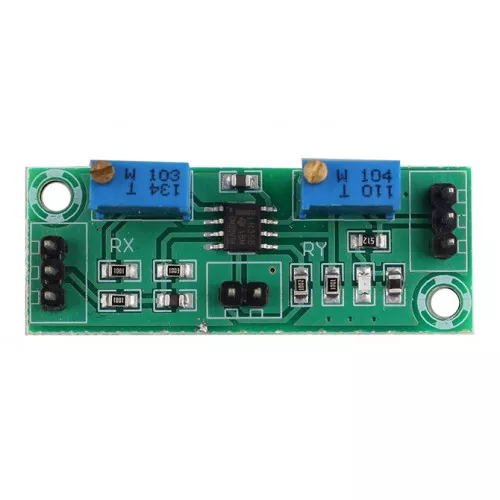

Módulo amplificador de señal débil de doble etapa basado en el chip LM358 (amplificador operacional dual). Cuenta con dos potenciómetros independientes para ajuste de ganancia de cada etapa; la ganancia total equivale al producto de ambas etapas (ej.: etapa 1 × 20, etapa 2 × 100 = ganancia total 2000×). Apto para amplificar señales AC débiles de tipo senoidal o de pulso, incluyendo señales en el rango de milivoltios. Tensión de alimentación: ±2 V a ±14 VDC. Corriente de salida máxima: 15–20 mA. Chip principal: LM358 en encapsulado SOIC-8. Dimensiones de la PCB: 42 × 22 mm
