Descripción

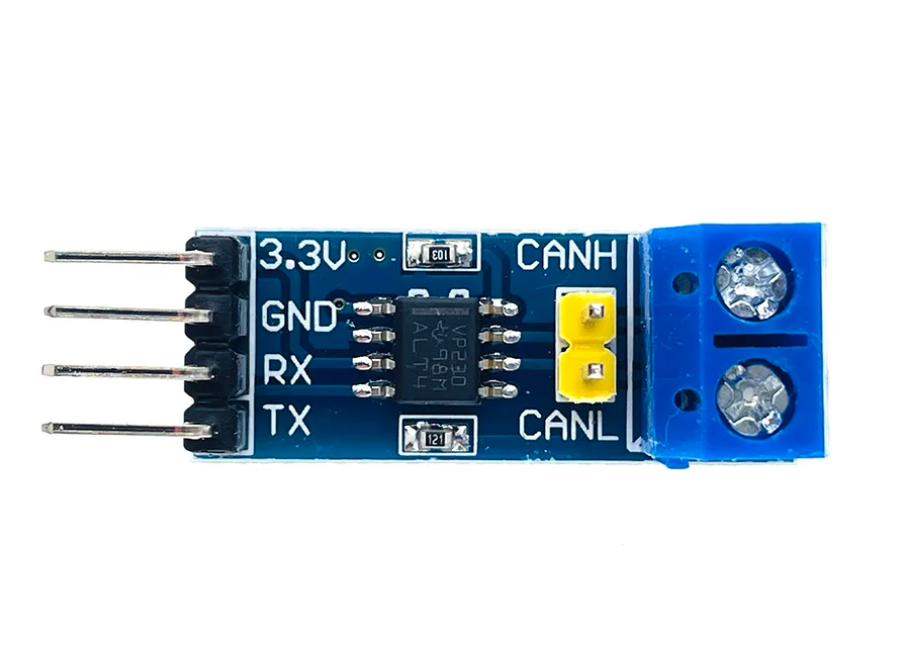

SN65HVD230 es un módulo de comunicación CAN bus basado en el transceptor SN65HVD230 de Texas Instruments en encapsulado SMD, diseñado para interfaz entre microcontroladores con controlador CAN y el bus físico diferencial CAN. Opera con tensión de alimentación de 3,3 V, velocidad de comunicación de hasta 1 Mbps, nivel lógico compatible con 3,3 V (TTL/CMOS), salidas diferenciales CANH y CANL con protección contra cortocircuito y sobretensión, resistencia de terminación de bus de 120 Ω integrada o seleccionable y rango de temperatura de −40 °C a +85 °C. El módulo incluye conector de 4 pines con señales VCC, GND, CAN-TX y CAN-RX para conexión directa a placa de desarrollo.
