Descripción

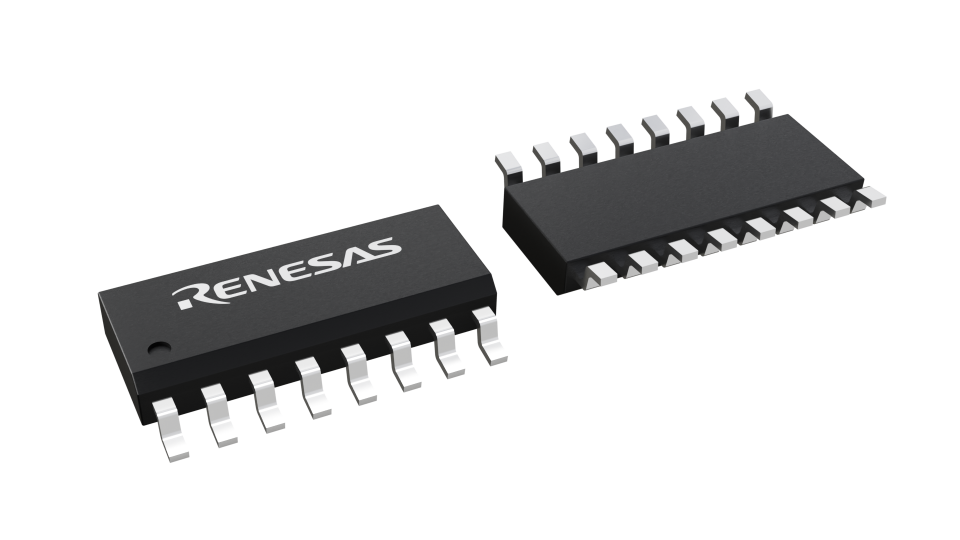

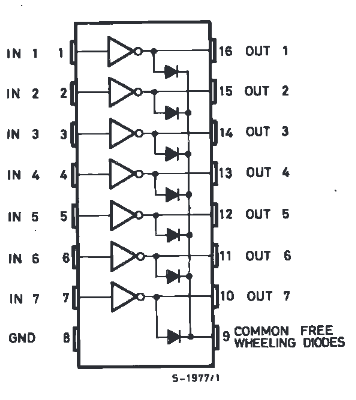

El ULN2004 es un arreglo de 7 pares Darlington NPN en encapsulado SMD SOIC‑16, optimizado para entradas de 5 V CMOS y PMOS con resistencias de base integradas de 10,5 kΩ, tensión colector‑emisor máxima de 50 V, corriente de colector continua de 500 mA por canal y hasta 2,5 A en pulso, caída de tensión VCE(sat) de aproximadamente 1 V a 1,3 V a IC = 350 mA, diodos supresores integrados por canal para protección de cargas inductivas y rango de temperatura de operación de -40 °C a +85 °C (grado industrial).
