Descripción

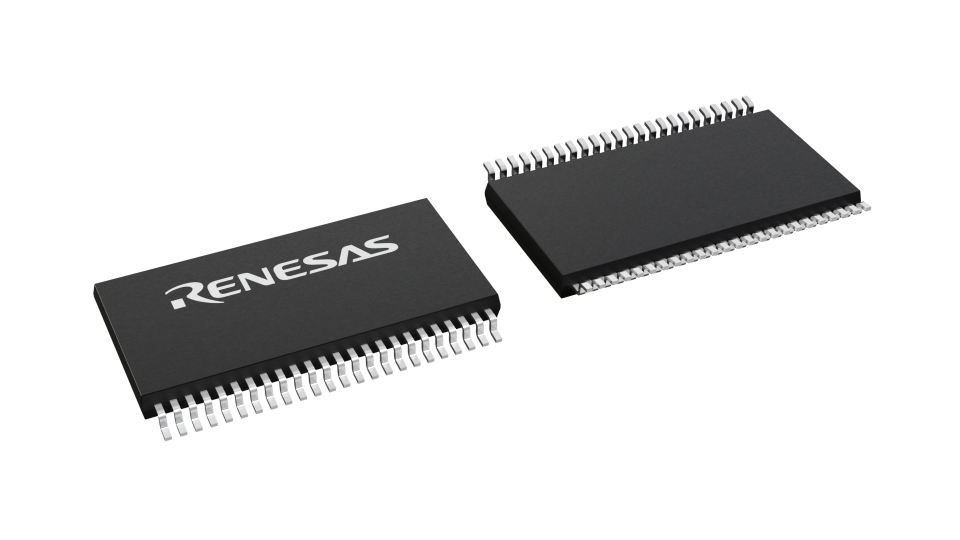

El 74ACT16373 es un latch D transparente de 16 bits no inversor con salidas en tres estados (3-state), controlado por byte con lógica de control independiente para cada byte (LE0 / LE1 y OE0 / OE1). Opera con tensión de alimentación de 4,5 V a 5,5 V, entradas compatibles con niveles TTL (VIH = 2 V mín., VIL = 0,8 V máx.), corriente de salida de ±24 mA, retardo de propagación típico (tpd) de 5,3 ns a VCC = 5 V / CL = 50 pF, y corriente de reposo máxima (ICC) de 8 µA a 25 °C. Los datos se transparentan cuando LE está en alto; las salidas pasan a alta impedancia cuando OE está en alto. Rango de temperatura de operación de -40 °C a +85 °C. Encapsulado TSSOP-48 (SMD).
