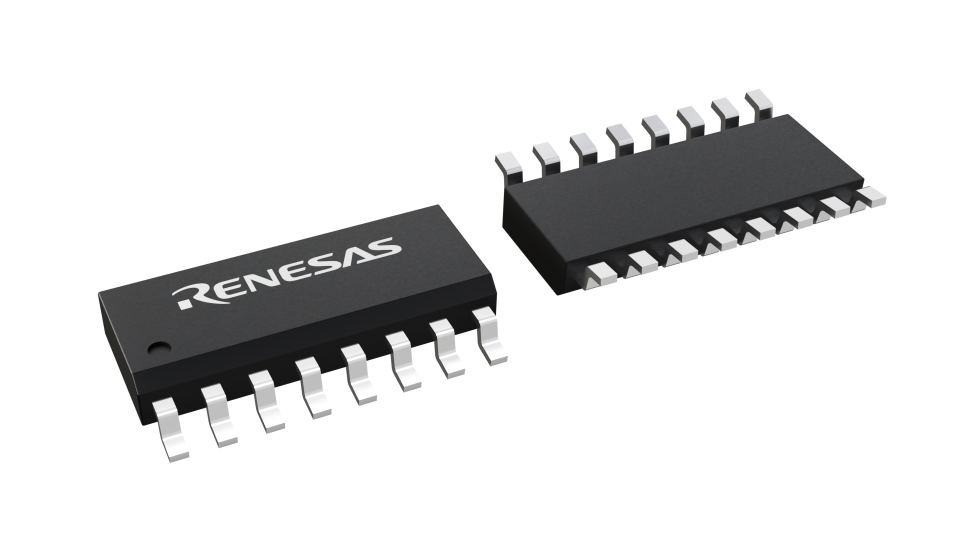

El 74HCT4094D es un circuito integrado lógico CMOS de la familia HCT que implementa un registro de desplazamiento serie de 8 bits con latch de salida paralela en encapsulado SMD SOIC‑16, con tensión de alimentación VCC de 4,5 V a 5,5 V, entradas compatibles con niveles TTL con umbral de 1,2 V a 1,4 V, tiempo de propagación típico tpd del orden de 18 ns a 25 ns a VCC = 5 V, frecuencia máxima de reloj fmax de aproximadamente 40 MHz a 60 MHz, corriente de salida IOH/IOL de ±4 mA, pin de habilitación de salida OE activo en alto, pin de strobe STR para transferencia de datos del registro al latch de salida, salida serie Qs para cascada de múltiples dispositivos, corriente de reposo ICC inferior a 80 µA y rango de temperatura de operación de -40 °C a +125 °C (grado extendido).
