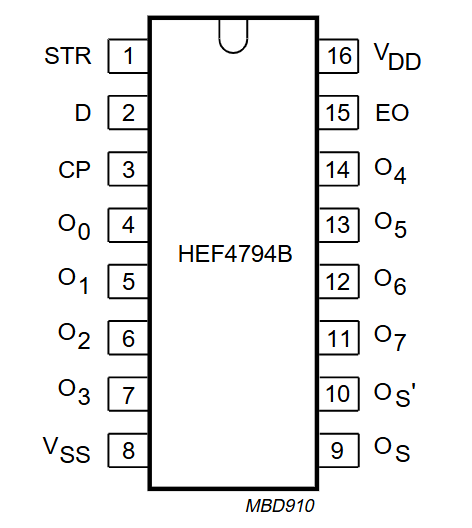

El HEF4794BT (Nexperia) es un registro de desplazamiento serie de 8 etapas con latch de almacenamiento asociado a cada etapa y salidas paralelas para driver de LED (QP0–QP7), desplazamiento de datos en flanco positivo del reloj (CP), transferencia al registro de almacenamiento por señal de strobe (STR) y habilitación de salidas mediante pin OE. Incluye dos salidas serie (QS1 / QS2) para cascada de múltiples dispositivos. Opera con tensión de alimentación de 3,0 V a 15 V, corriente de salida de -20 mA, retardo de propagación típico (tpd) de 45 ns a 10 V, frecuencia máxima de 28 MHz, disipación de potencia CMOS baja, protección ESD HBM ≥ 2000 V (JEDEC JS-001 clase 2) y rango de temperatura de operación de -40 °C a +85 °C. Encapsulado SO-16 (SMD).
