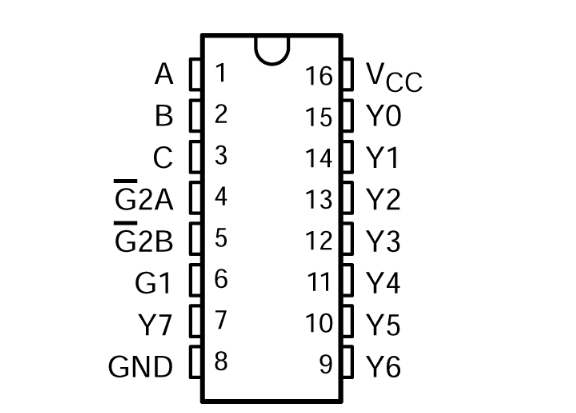

El CD74AC138BQBR es un circuito integrado lógico CMOS de alta velocidad de la familia AC que implementa un decodificador/demultiplexor de 3 entradas a 8 salidas activas en bajo, en encapsulado SMD SOIC‑16, con tensión de alimentación VCC de 2 V a 5,5 V, tiempo de propagación típico tpd de 5 ns a 7 ns a VCC = 5 V, corriente de salida IOH/IOL de ±24 mA a VCC = 5 V, tres entradas de habilitación (E1, E2 activas en bajo y E3 activa en alto) para expansión en cascada, corriente de reposo ICC inferior a 80 µA, compatibilidad con niveles lógicos TTL y CMOS, sufijo BQBR indicativo de grado automotriz (AEC‑Q100) y rango de temperatura de operación de -40 °C a +125 °C (grado automotriz).
