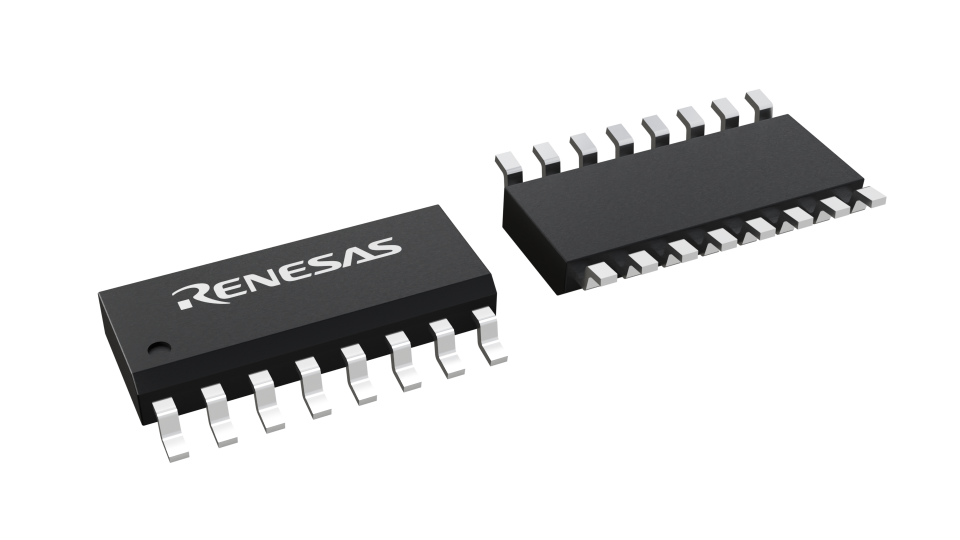

El HCT165M es un circuito integrado lógico CMOS de la familia HCT que implementa un registro de desplazamiento de 8 bits con carga paralela y salida serie en encapsulado SMD SOIC‑16, con tensión de alimentación VCC de 4,5 V a 5,5 V, entradas compatibles con niveles TTL con umbral de 1,2 V a 1,4 V, tiempo de propagación típico tpd del orden de 15 ns a 25 ns a VCC = 5 V, frecuencia máxima de reloj fmax de aproximadamente 30 MHz a 50 MHz, corriente de salida IOH/IOL de ±4 mA, pin de habilitación de reloj CLK INH para control de la cadencia de desplazamiento, pin de carga paralela SH/LD activo en bajo, salidas serie complementarias Q7 y Q7** disponibles simultáneamente, corriente de reposo ICC** inferior a 80 µA y rango de temperatura de operación de -40 °C a +125 °C (grado extendido).
