Descripción

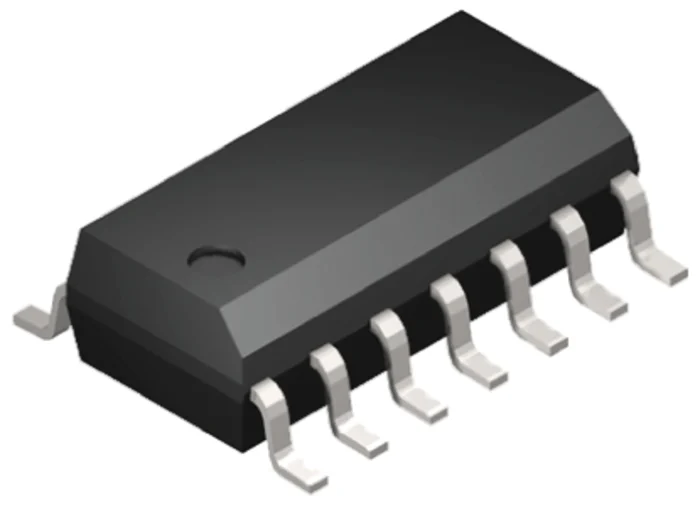

74HCT125D es un buffer/driver de línea cuádruple no inversor con salidas tri‑estado de la familia HCT y entradas compatibles TTL. Viene en encapsulado SOIC‑14 SMD para montaje superficial. Opera con VCC de 4,5 V a 5,5 V (típico 5 V), con baja corriente de alimentación (ICC máx. alrededor de 80 µA) y salidas de alta corriente capaces de manejar hasta unas ±6 mA a 5 V, suficientes para conducir múltiples cargas LSTTL. Dispone de cuatro buffers independientes con control de habilitación por pin nOE, alta inmunidad al ruido, protección ESD integrada y rango de temperatura −40°C a +125°C según la versión.
