Descripción

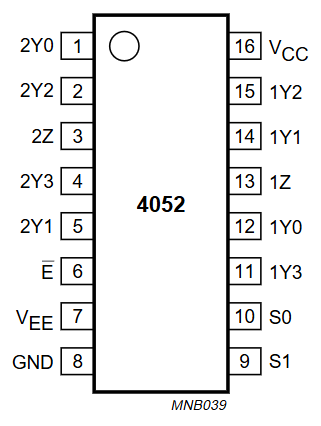

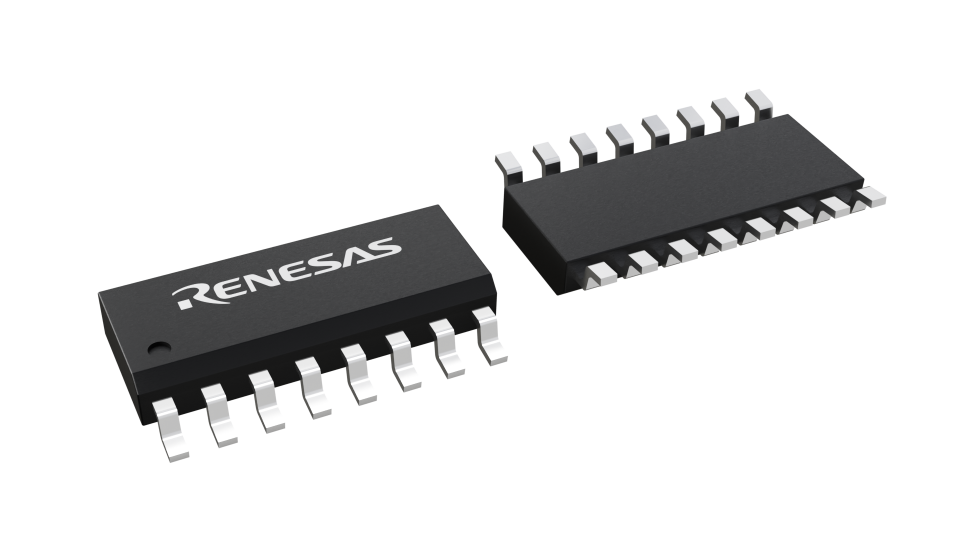

74HC4052D es un multiplexor/demultiplexor analógico CMOS dual 4:1 (dos interruptores SP4T) con dos vías comunes y cuatro canales por cada sección. Está encapsulado en SOIC‑16 SMD para montaje superficial. Admite VCC de 2 V a 10 V con rango analógico típico entre VEE y VCC (hasta aproximadamente −5 V a +5 V según configuración), resistencia ON típica de 60–200 Ω según la diferencia VCC–VEE y baja corriente de fuga. Incluye entrada de habilitación común, dos entradas de selección compartidas para ambos canales, protección ESD, característica “break‑before‑make” y rango de temperatura −40°C a +125°C en versiones estándar.
