Descripción

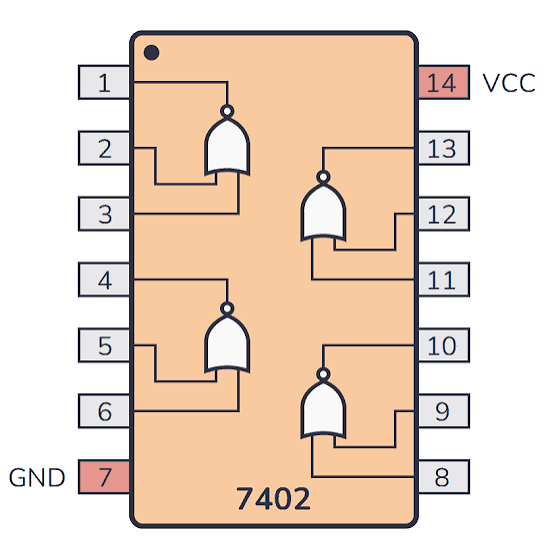

El 74HC02D es un circuito integrado digital de alta velocidad que contiene cuatro compuertas lógicas NOR independientes de 2 entradas cada una. La letra "D" al final de su nomenclatura típicamente indica que viene en un encapsulado de montaje superficial SOIC-14 (SOP-14).

Tecnología: CMOS de alta velocidad (High-Speed CMOS), compatible en pines con la familia clásica de bajo consumo TTL Schottky (LSTTL).
Voltaje de operación ($V_{CC}$): 2.0 V a 6.0 V.
Consumo de corriente estática: Extremadamente bajo ($I_{CC} = 1.0\ \mu\text{A}$ máximo a 25 °C).
Tiempo de retardo de propagación ($t_{pd}$): ~6 ns (típico a 5 V).
Capacidad de salida: Puede manejar hasta 10 cargas LSTTL (± 5.2 mA).
Rango de temperatura de operación: -40 °C a +125 °C
