Descripción

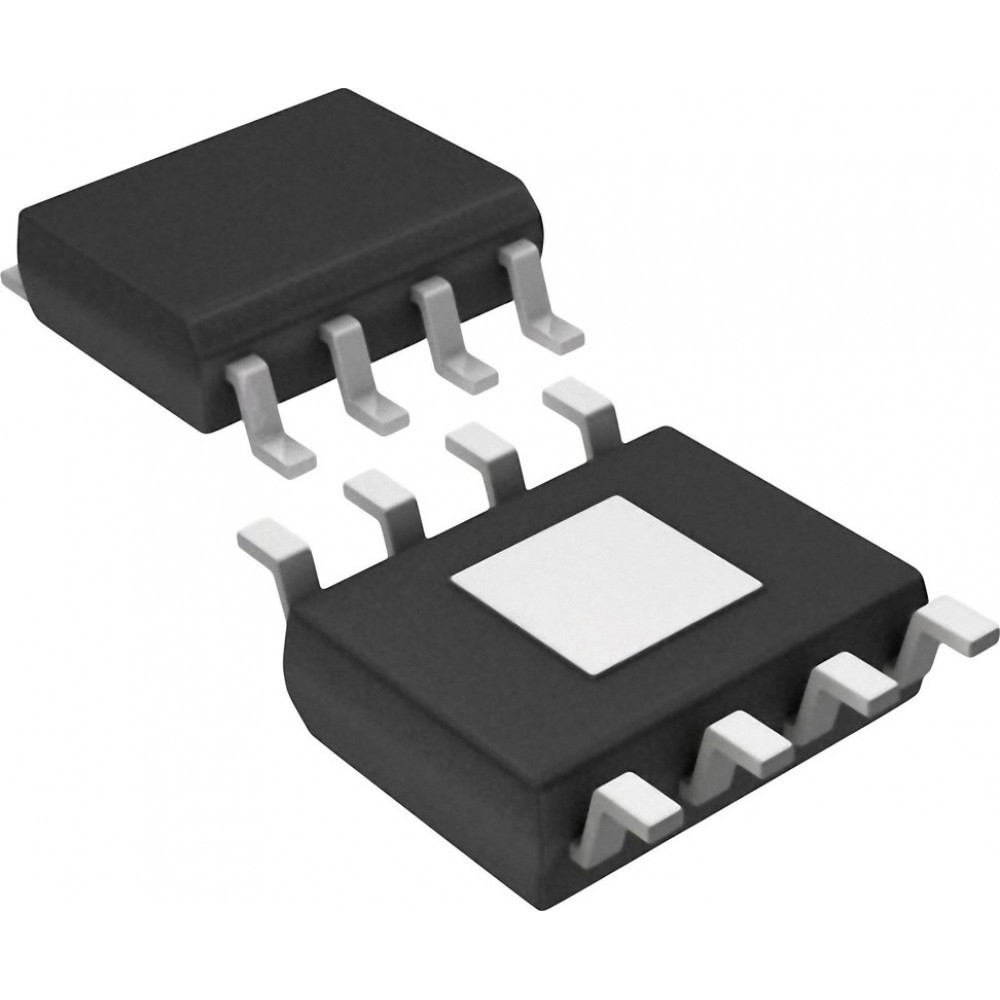

El AT8870 es un driver de motor DC de puente H (H‑Bridge) en encapsulado SMD ESOP‑8, con tensión de alimentación de motor VM de 0 V a 18 V y tensión de alimentación lógica VCC de 1,8 V a 7 V, corriente de salida continua de hasta 3,5 A y corriente de pico de hasta 4,5 A, resistencia en conducción RDS(on) del puente completo (alto + bajo) de aproximadamente 280 mΩ a 350 mΩ, entradas de control compatibles con niveles lógicos CMOS/TTL de 1,8 V y 3,3 V, modo de control mediante pines IN1/IN2 para dirección y velocidad, protección integrada por sobrecorriente, sobretemperatura con apagado automático y subtensión (UVLO), pin de habilitación nSLEEP para modo de bajo consumo y rango de temperatura de operación de -40 °C a +85 °C (grado industrial).
