Descripción

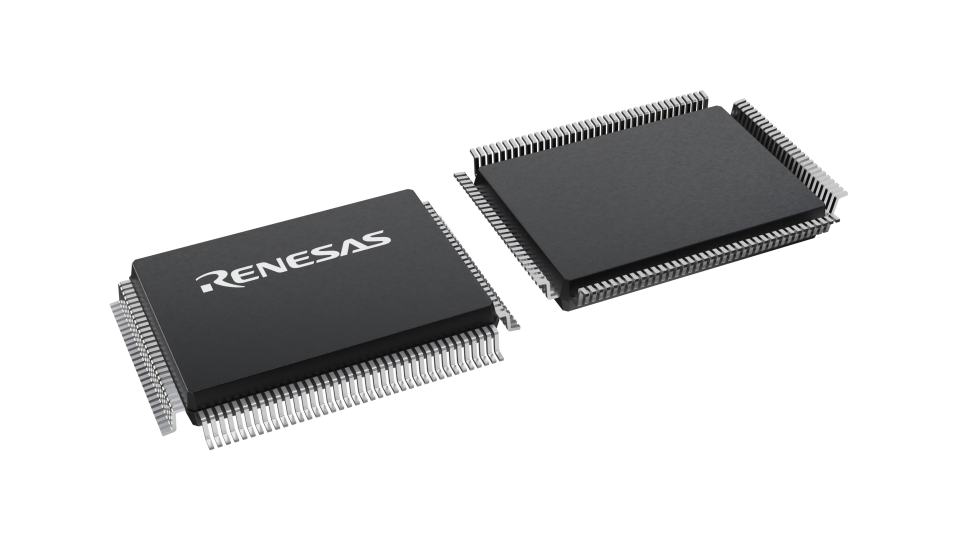

El GM5621‑LF es un controlador de retroiluminación LED (backlight driver) para pantallas LCD TFT en encapsulado SMD PQFP‑128, con tensión de entrada de 4,5 V a 18 V, capacidad de control de hasta 6 cadenas (strings) de LEDs en serie con hasta 8 LEDs por cadena, corriente por cadena programable mediante resistencia externa de 5 mA a 30 mA con coincidencia entre cadenas inferior a ±1,5%, control de brillo por PWM externo con rango de 100 Hz a 50 kHz o DC analógico, eficiencia típica superior al 85%, sufijo LF indicativo de libre de plomo (RoHS), protección integrada por circuito abierto en LED, cortocircuito, sobretemperatura y sobretensión de salida (OVP) y rango de temperatura de operación de -40 °C a +85 °C (grado industrial).
