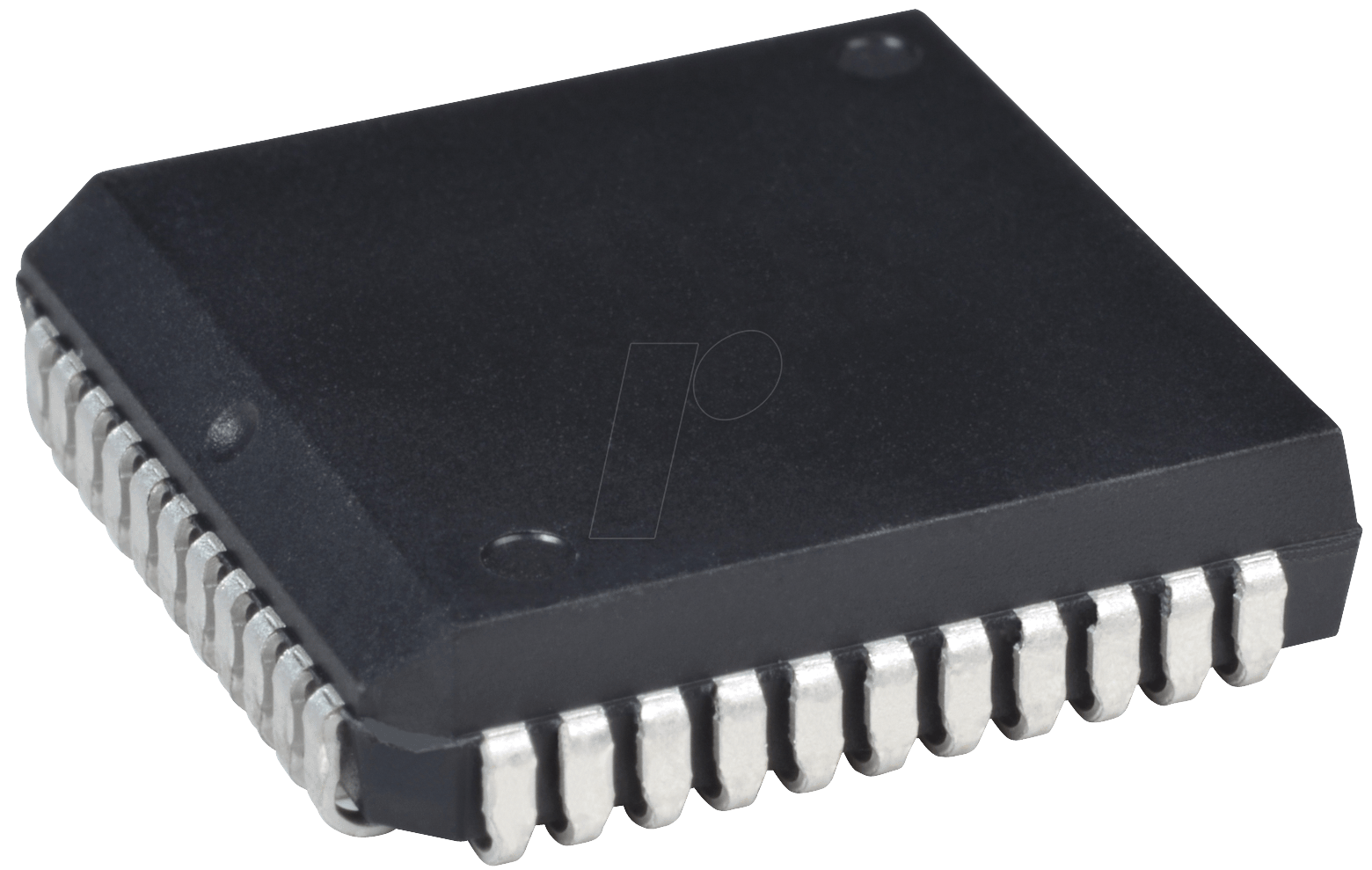

El IR2136J es un driver de compuerta trifásico integrado en encapsulado PLCC‑44, diseñado para el control de 3 ramas de puente completo con 3 canales high‑side y 3 canales low‑side independientes, con tensión de alimentación del lado bajo VCC de 10 V a 20 V y tensión de bus flotante VS de hasta 600 V, corriente de salida de pico típica de 250 mA en source y 500 mA en sink por canal, tiempos de propagación típicos del orden de 100 ns a 200 ns con diferencial entre canales complementarios menor a 10 ns, umbral lógico de entrada compatible con niveles CMOS y TTL de 3,3 V y 5 V, tiempo de bloqueo cruzado (dead time) programable externamente, protección integrada por subtensión (UVLO) tanto en el lado alto como en el bajo con histéresis, entradas de shutdown y fault con latch de fallo, salida de falla activa para señalización al microcontrolador y rango de temperatura de operación de -40 °C a +125 °C (grado industrial).
