Descripción

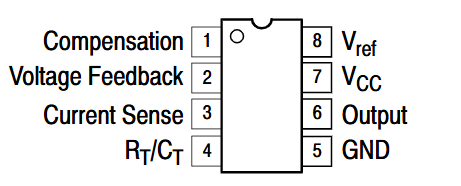

Controlador PWM de modo corriente de alto rendimiento, fabricado por STMicroelectronics / Texas Instruments (entre otros). Variante de la familia UC284x con tensión de arranque reducida (UVLO turn-on: 16 V, turn-off: 10 V). Tensión de alimentación VCC: hasta 30 V. Frecuencia de oscilación: hasta 500 kHz, ajustable mediante resistor y capacitor externos. Ciclo de trabajo máximo: hasta 100%. Corriente de salida del driver (gate): ±1 A pico. Referencia de voltaje interna: 5,0 V (±1%). Compensación de pendiente integrada. Protección por sobrecorriente ciclo a ciclo. Temperatura de operación: 0 °C a +70 °C. Encapsulado DIP-8.
