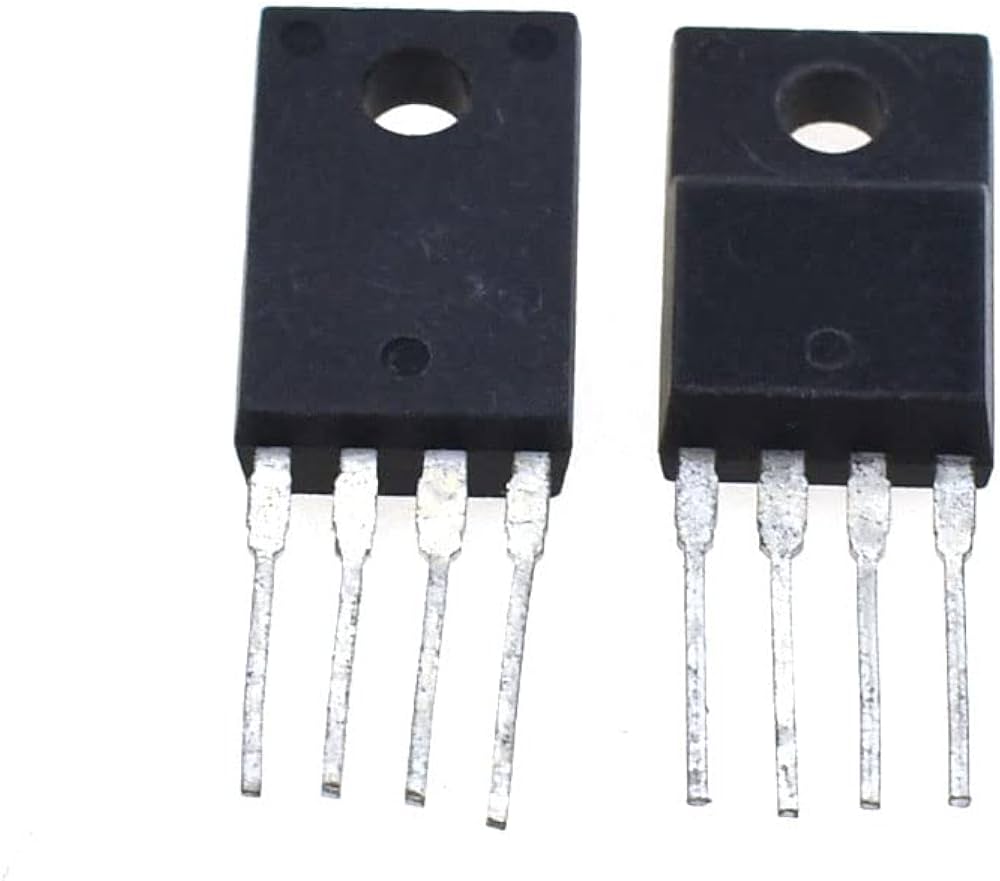

El 1M0565R (código completo KA1M0565R) es un regulador flyback integrado de Fairchild Semiconductor en encapsulado TO-220F-4L (THT), que combina en un solo chip un SenseFET de alta tensión de 650 V / 5 A con un controlador PWM de modo corriente. Opera con frecuencia de oscilación fija de 67 kHz, ciclo de trabajo máximo de 77%, corriente de drenador de pulso máxima de 20 A, RDS(on) típico de 1.76 Ω y disipación de potencia máxima de 140 W. Incluye UVLO (encendido 15 V / apagado 10 V), limitación de corriente pulso a pulso, protección de sobrecarga, sobretensión (OVP mín. 23 V), sobretemperatura (TSD ~150 °C) y auto-restart. Temperatura de operación de -25 °C a +85 °C.
