Descripción

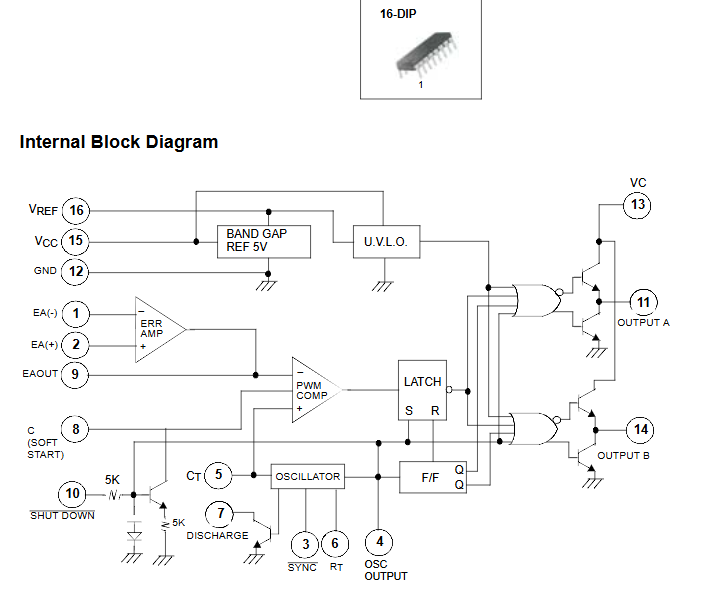

El KA3525A es un controlador PWM monolítico de modo voltaje de Fairchild Semiconductor (ON Semiconductor) en encapsulado DIP-16 (THT), diseñado para reguladores de ancho de pulso de doble salida. Opera con tensión de alimentación VCC de 8 V a 35 V (máx. 40 V), referencia interna de 5 V ±1%, frecuencia de oscilación ajustable de 60 Hz a 400 kHz, ciclo de trabajo máximo de 49% por canal, corriente de salida (sink) de 500 mA y disipación de potencia de 1000 mW. Incluye amplificador de error, modulador PWM, oscilador sincronizable, soft start interno, control de tiempo muerto (deadtime), UVLO y temperatura de operación de 0 °C a +70 °C.
