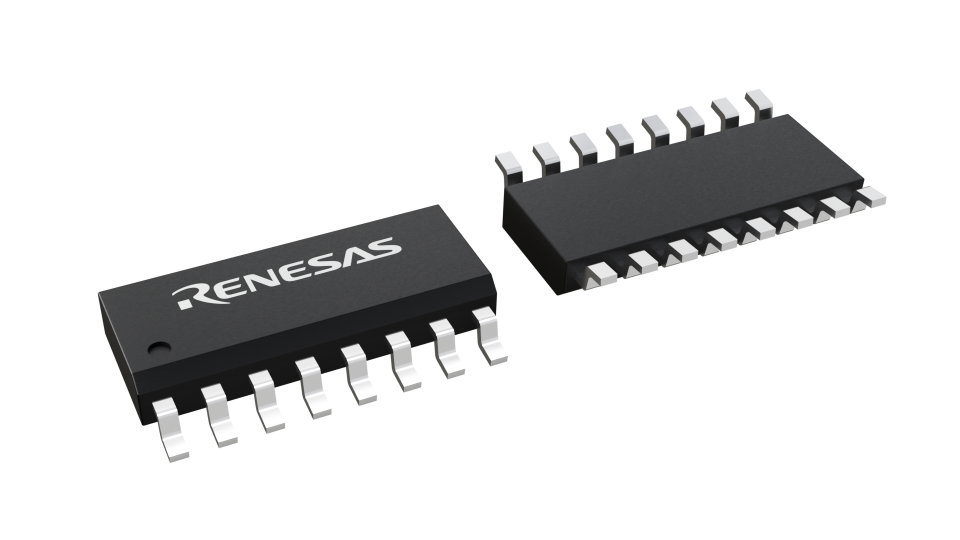

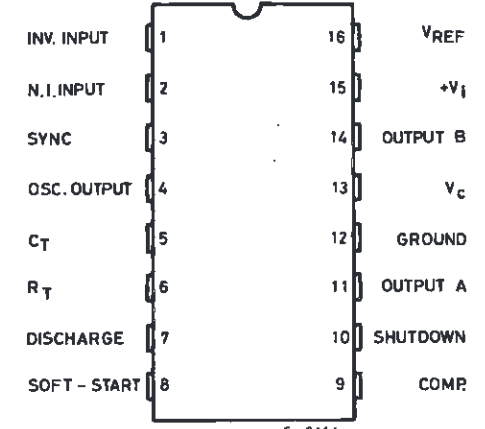

El SG3525AP / SG3525A es un controlador PWM de modo tensión en encapsulado PDIP‑16 (versión P) o SOIC‑16 (versión A), con tensión de alimentación VCC de 8 V a 35 V, referencia interna de 5,1 V con tolerancia de ±1%, frecuencia de oscilación programable mediante RT y CT externos en el rango de 100 Hz a 500 kHz, ciclo de trabajo ajustable desde 0% hasta 50% por canal con salidas en push‑pull complementarias de corriente de pico de ±400 mA, amplificador de error con ganancia de 70 dB, entrada de compensación de lazo, soft‑start programable mediante condensador externo, protección por shutdown con entrada dedicada, protección por UVLO con umbral de encendido de 8 V y apagado de 7,3 V y rango de temperatura de operación de 0 °C a +70 °C (grado comercial) o -40 °C a +85 °C según versión.
