Descripción

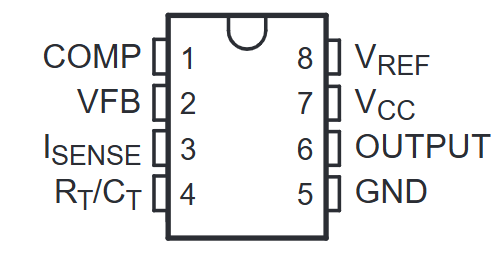

El 3842B es un controlador PWM de modo corriente en encapsulado THT PDIP‑8, con tensión de alimentación VCC de 10 V a 30 V, umbral UVLO de encendido de 8,5 V y apagado de 7,6 V (versión B de bajo voltaje de arranque), referencia interna de 5 V con tolerancia de ±1%, frecuencia de oscilación programable mediante RT y CT externos hasta varios cientos de kHz, ciclo de trabajo máximo del 100% (sin límite interno al 50%, a diferencia del 3843), salida en totem‑pole con corriente de pico de ±1 A, comparador de sobrecorriente con umbral de 1 V en pin ISENSE, tiempo de subida/bajada de salida de aproximadamente 50 ns y rango de temperatura de operación de 0 °C a +70 °C (grado comercial) o -40 °C a +85 °C según versión.
