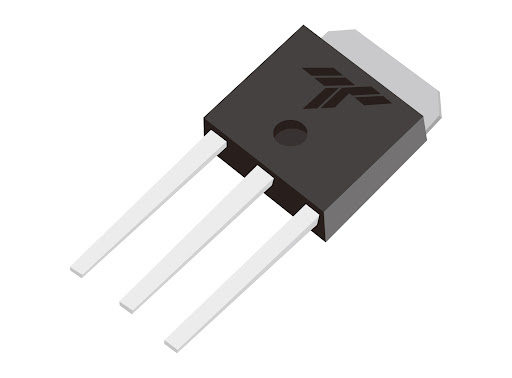

El 2SA1242 es un transistor PNP de potencia en encapsulado THT TO‑251 (IPAK), con tensión colector‑emisor máxima VCEO de -140 V, tensión colector‑base máxima VCBO de -160 V, tensión emisor‑base máxima VEBO de -5 V, corriente de colector continua IC de hasta -10 A y corriente de pico ICP de -20 A, disipación de potencia máxima PC de aproximadamente 20 W a 25 W sobre disipador adecuado, ganancia de corriente hFE típica en el rango de 55 a 160 según clasificación, tensión de saturación VCE(sat) de alrededor de -1 V a -2 V a corriente nominal, frecuencia de transición fT del orden de 30 MHz y temperatura de unión máxima de +150 °C (grado extendido).
