Descripción

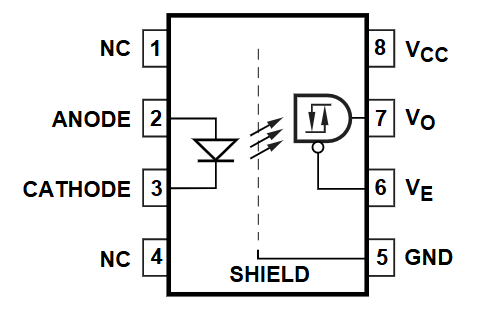

HCPL-2200 — Optoacoplador de puerta lógica fabricado por Broadcom (Avago Technologies). Combina un LED GaAsP con un fotodetector integrado de alta ganancia. Tipo: single channel, salida en tres estados (totem pole) con histéresis, sin necesidad de resistencia pull-up. Tasa de señal: 2,5 Mbd garantizada en temperatura. Corriente de entrada (ON): 1,6 mA. Tensión de alimentación VCC: 4,5 V a 20 V. Corriente de salida: 25 mA. Retardo de propagación: 300 ns máx. Inmunidad a modo común (CMR): 2,5 kV/μs mín. a VCM = 1000 V. Aislamiento de entrada-salida: 3750 V rms (UL1577). Temperatura de operación: 0 °C a 85 °C. Disipación de potencia: 210 mW. Encapsulado DIP-8.
