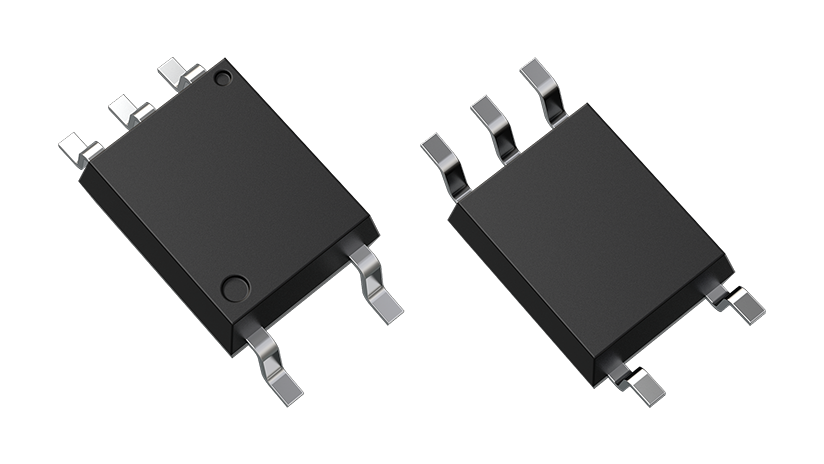

El TLP109 (Toshiba) es un optoacoplador de alta velocidad compuesto por un diodo emisor infrarrojo GaAlAs acoplado a un fotodetector integrado de fotodiodo-transistor, con aislamiento de clase reforzada. Presenta tensión de aislamiento de 3750 VRMS (mín.), inmunidad a transitorios en modo común de ±5 kV/μs a VCM = 1500 Vp-p, tasa de transferencia de datos de 1 MBd, tiempos de propagación máximos tpHL / tpLH = 800 ns, relación de transferencia de corriente (CTR) mínima de 20% a IF = 16 mA, tensión de alimentación de salida (VCC) máxima de 30 V, corriente directa máxima del LED de 20 mA y rango de temperatura de operación de -55 °C a +125 °C. Salida en colector abierto, compatible con TTL. Encapsulado SO-6 / 5-pin SO6 (SMD).
