Descripción

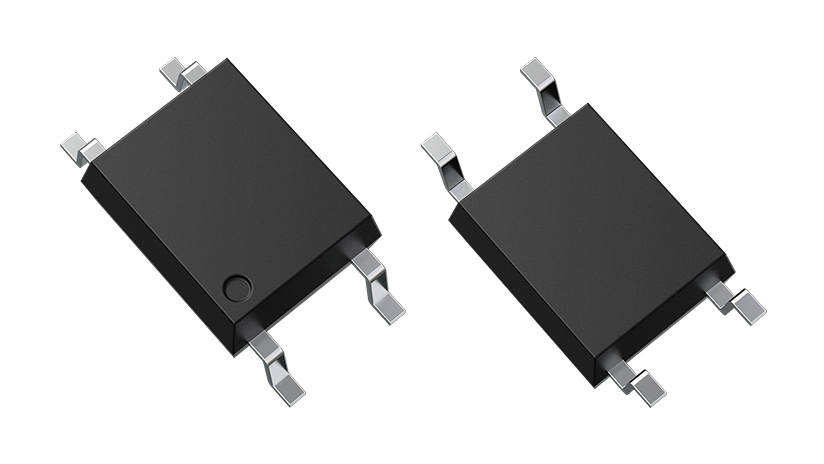

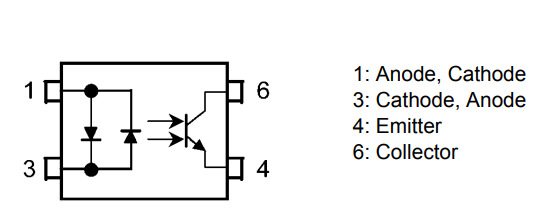

TLP184 es un fotoacoplador de salida fototransistor con entrada AC de Toshiba, en encapsulado SO-6 / 4pin SO6 SMD de perfil bajo (2,1 mm de altura). Contiene dos LEDs infrarrojos conectados en antiparalelo acoplados a un fototransistor, permitiendo operación directa con señales AC, con tensión de aislamiento mínima de 3.750 Vrms, tensión colector-emisor VCEO = 80 V, corriente de transferencia CTR de 50% a 400% mínimo (según rango) a IF = ±5 mA y VCE = 5 V, tiempo de encendido típico de 3 µs y rango de temperatura de −55 °C a +110 °C.
