Descripción

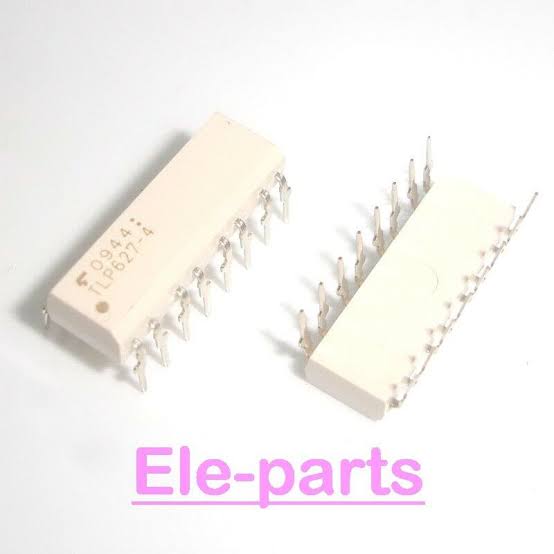

optoacoplador cuádruple de alta tensión fabricado por Toshiba Semiconductor. Cuenta con 4 canales independientes aislados ópticamente en un solo encapsulado, utilizando internamente una combinación de diodos emisores de infrarrojos (GaAs IRED) y fototransistores con configuración Darlington.
Especificaciones Técnicas Clave

Canales: 4 independientes.
Encapsulado: DIP-16 (agujero pasante / THT).
Voltaje Colector-Emisor ($V_{CEO}$): 300 V mínimo (ideal para conmutación de alta tensión en corriente continua).
Relación de Transferencia de Corriente (CTR): 1000 % mínimo (típicamente hasta 4000%) a una corriente de entrada de solo 1 mA.
Voltaje de Aislamiento: 5000 Vrms mínimo (protege eficazmente circuitos lógicos de picos en etapas de potencia).
Corriente de Entrada Máxima ($I_{F}$): 50 mA.
Corriente de Colector Máxima ($I_{C}$): 150 mA.

Configuración de Pines (Pinout - DIP16)Cada uno de los 4 canales ocupa 4 pines (2 para el ánodo/cátodo del LED y 2 para el colector/emisor del transistor):

Lado de Entrada (Pines 1 al 8): Entrada de los LEDs infrarrojos.
- Pin 1, 3, 5, 7: Ánodos (A) de los canales 1, 2, 3 y 4 respectivamente.
- Pin 2, 4, 6, 8: Cátodos (K) de los canales 1, 2, 3 y 4 respectivamente.
Lado de Salida (Pines 9 al 16): Salida de los fototransistores Darlington.
- Pin 9, 11, 13, 15: Emisores (E) de los canales 4, 3, 2 y 1 respectivamente.
- Pin 10, 12, 14, 16: Colectores (C) de los canales 4, 3, 2 y 1 respectivamente.
