Descripción
Descripción

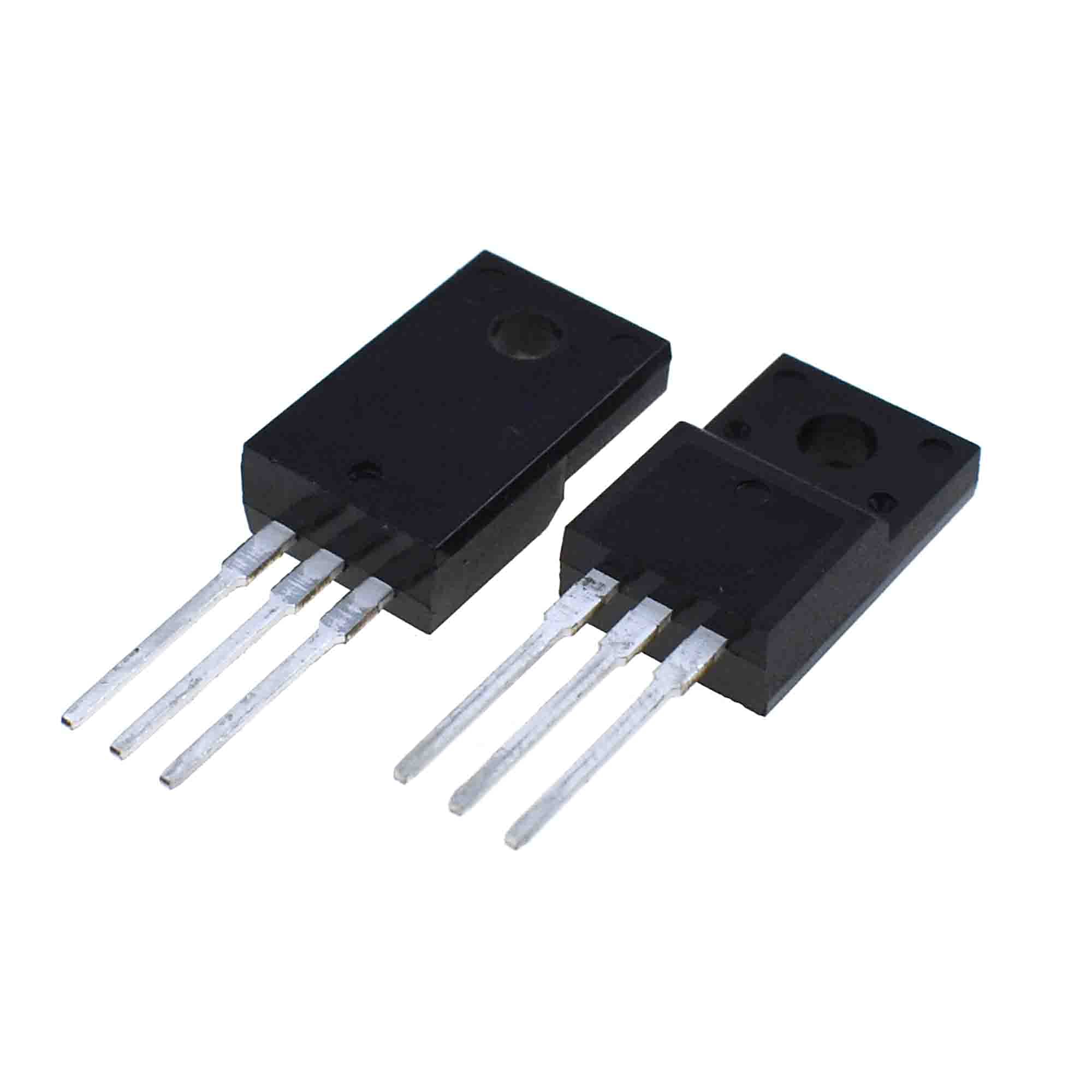

El JCS12N65FT es un MOSFET de potencia de canal N de enriquecimiento en encapsulado THT TO‑220F totalmente aislado, con tensión drenador‑fuente máxima VDSS de 650 V, tensión compuerta‑fuente máxima VGSS de ±30 V, corriente de drenador continua ID de hasta 12 A a 25 °C, disipación de potencia PD del orden de 50 W a 60 W sobre disipador adecuado, resistencia en conducción RDS(on) típica de 0,45 Ω a 0,55 Ω a VGS = 10 V, tensión umbral VGS(th) en el rango de 2 V a 4 V, carga total de compuerta Qg de aproximadamente 25 nC a 35 nC, diodo de cuerpo intrínseco con tiempo de recuperación inversa trr del orden de algunas decenas de ns y temperatura de unión máxima de +150 °C (grado extendido).
