Descripción

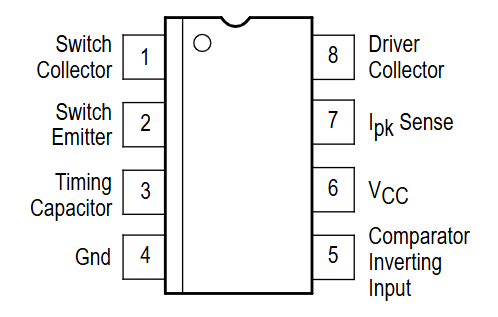

El MC34063A es un circuito integrado monolítico de control para convertidores DC-DC, capaz de operar en configuración reductor (buck), elevador (boost) e inversor, con tensión de entrada de 3 V a 40 V, corriente de conmutación de salida de hasta 1,5 A (pico), frecuencia de oscilación máxima de 100 kHz y referencia interna de precisión del 2%. Incorpora oscilador de ciclo de trabajo controlado, limitación activa de corriente, comparador y driver integrado. Corriente de reposo típica de 2,5 mA, tensión de umbral de limitación de corriente (VSENSE) de 300 mV típico, y rango de temperatura de operación de 0 °C a +70 °C. Encapsulado DIP-8 (THT).
