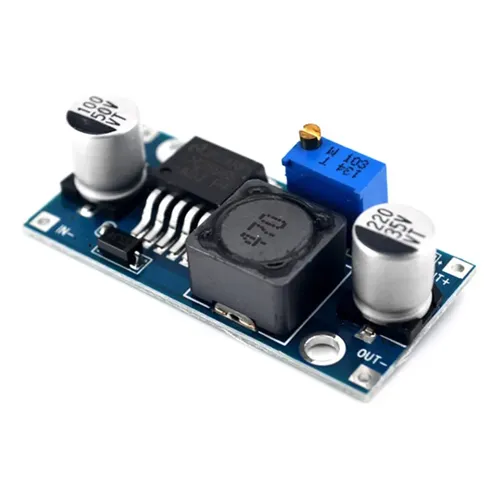

El módulo LM2596 Adj es un convertidor DC-DC reductor (buck) basado en el CI LM2596 con salida de tensión ajustable mediante potenciómetro multivuelta integrado. Opera con tensión de entrada de 4 V a 35 V, tensión de salida ajustable de 1,25 V a 30 V (VIN debe superar VOUT en al menos 1,5 V), corriente de salida máxima de 3 A (continua), frecuencia de conmutación interna fija de 150 kHz, eficiencia típica de hasta 92%, ondulación de salida máxima de 30 mVp-p y protección térmica integrada. Incluye indicador LED de encendido y borneras de tornillo para conexión de entrada y salida. Dimensiones típicas del módulo de 43 × 21 mm.
