Descripción

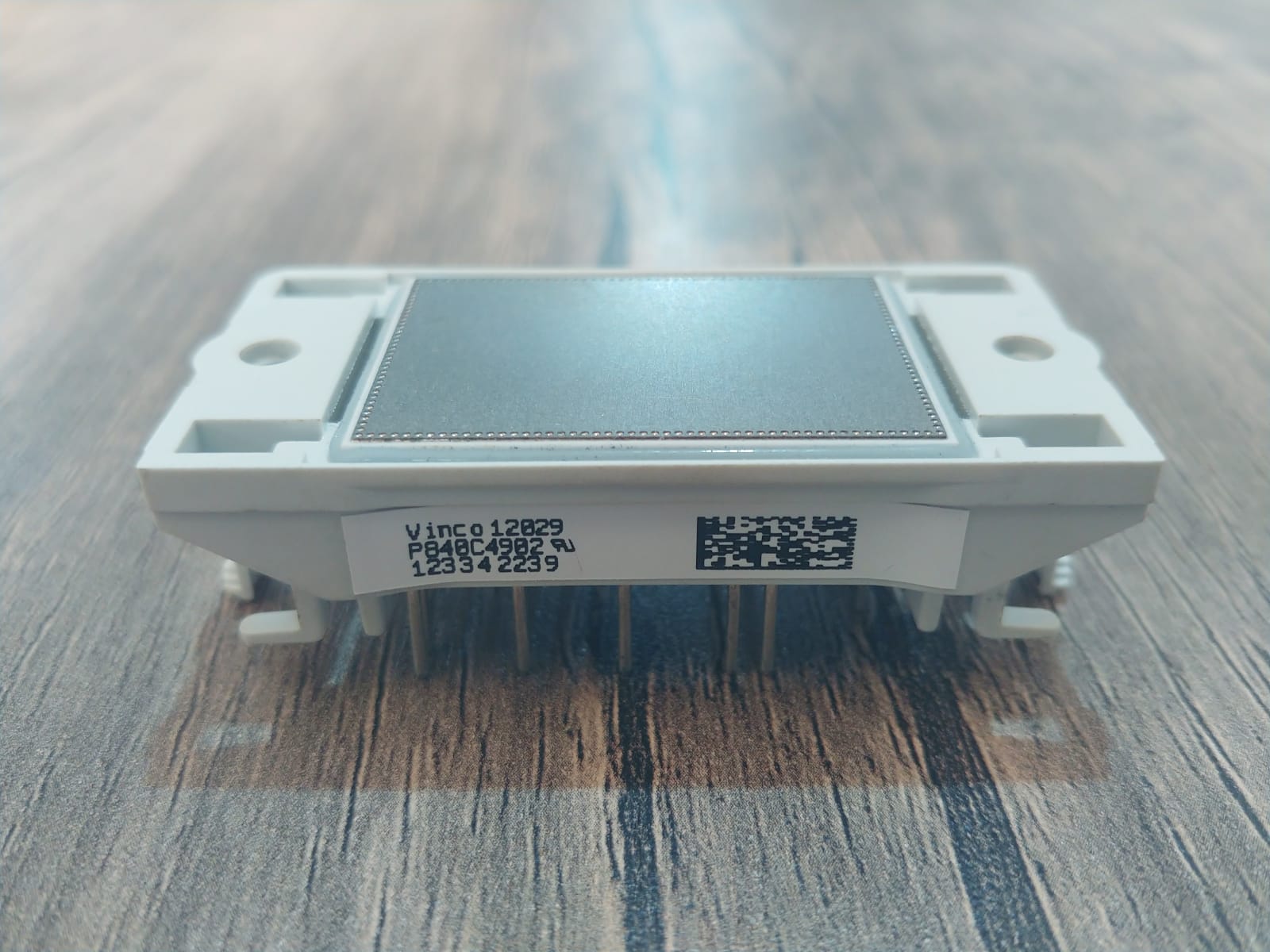

El P840C4902 es un módulo de potencia IGBT (Insulated Gate Bipolar Transistor) de la familia V23990-P840 de Vincotech/TYCO, en configuración de puente o medio puente (half-bridge / PIM) según variante, con tensión colector-emisor máxima VCES de 1200 V, corriente de colector continua IC de aproximadamente 15 A a 22 A a temperatura de case de 80 °C, corriente de colector de pico ICM del doble de la corriente nominal, tensión de saturación colector-emisor VCE(sat) típica de 2,0 V a 2,5 V a corriente nominal, diodos de libre circulación integrados con tensión directa típica de 1,5 V a 2,0 V, aislamiento dieléctrico base-substrato de 2500 V AC durante 1 minuto, resistencia térmica unión-case Rth(j-c) del orden de algunos K/W según topología, compatible con frecuencias de conmutación de hasta 20 kHz, terminales de conexión tipo soldadura y rango de temperatura de operación de -40 °C a +150 °C (grado industrial).
