Descripción

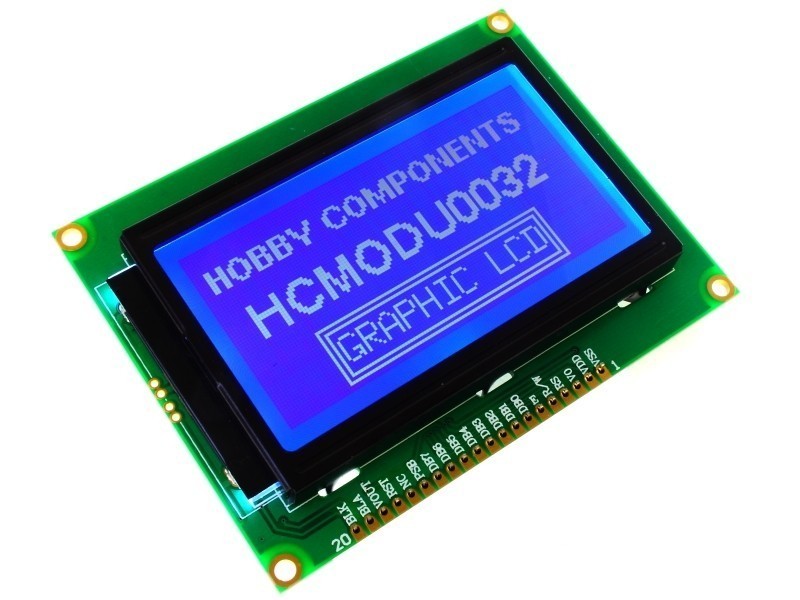

El 12864B es un módulo de pantalla LCD gráfico de 128×64 píxeles con controlador integrado compatible con ST7920 (o equivalente), retroiluminación LED, soporte para caracteres chinos, latinos y gráficos definidos por el usuario, interfaz de comunicación paralela de 8 bits o serie (SPI) seleccionable, tensión de alimentación de 4,5 V a 5,5 V (VCC), tensión de contraste ajustable mediante potenciómetro externo (VO), consumo típico de 2,0 mA (sin retroiluminación), temperatura de operación de 0 °C a +55 °C y temperatura de almacenamiento de -20 °C a +70 °C. Dimensiones típicas del módulo de 93 mm × 70 mm, conector de 20 pines estándar.
