Descripción

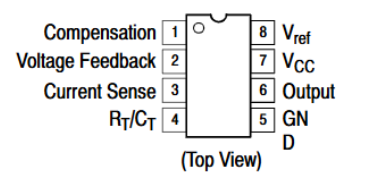

Controlador PWM de modo corriente, fabricado por STMicroelectronics / Texas Instruments (entre otros), variante de la familia UC384x con tensión de arranque reducida. UVLO turn-on: 8,4 V / turn-off: 7,6 V. Tensión de alimentación VCC: hasta 30 V. Frecuencia de oscilación: hasta 500 kHz, ajustable mediante resistor y capacitor externos. Ciclo de trabajo máximo: 50% (limitado internamente). Corriente de salida del driver (gate): ±1 A pico. Referencia de voltaje interna: 5,0 V (±1%). Compensación de pendiente integrada. Protección por sobrecorriente ciclo a ciclo. Temperatura de operación: -40 °C a +125 °C. Encapsulado DIP-8.
