Descripción
Descripción

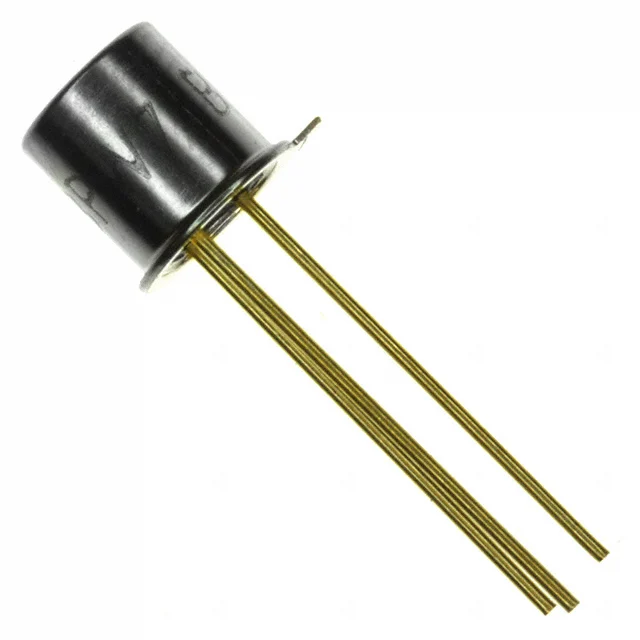

El 2N2222 es un transistor NPN de pequeña señal y propósito general en encapsulado THT metálico TO‑18, con tensión colector‑emisor máxima VCEO de 40 V, tensión colector‑base máxima VCBO de 75 V, tensión emisor‑base máxima VEBO de 6 V, corriente de colector continua IC de hasta 600 mA, disipación de potencia máxima PC de 500 mW, ganancia de corriente hFE típica en el rango de 100 a 300, tensión de saturación VCE(sat) de alrededor de 0,3 V a 0,4 V a IC = 150 mA, frecuencia de transición fT del orden de 300 MHz y temperatura de unión máxima de +175 °C (grado extendido).
