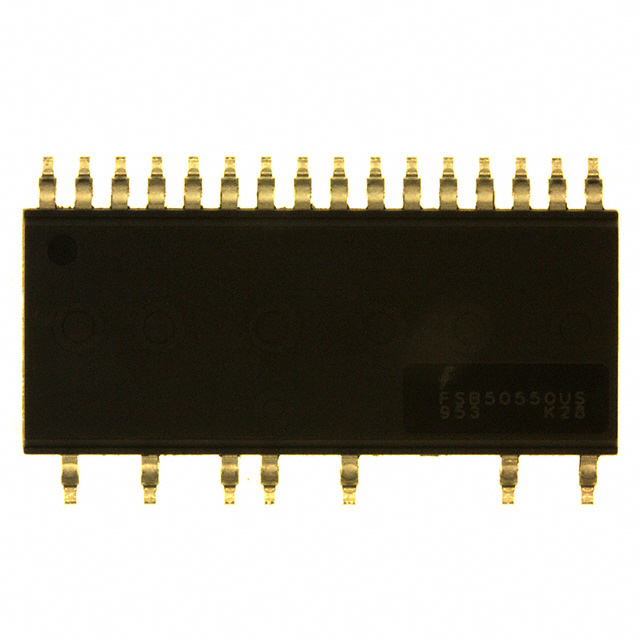

El FSB50550US es un módulo de potencia inteligente (Smart Power Module) trifásico en encapsulado SPM27, que integra 6 IGBTs en configuración de puente trifásico completo con sus respectivos diodos de libre circulación y drivers de compuerta internos, con tensión colector‑emisor máxima VCES de 500 V, corriente de colector continua IC de 5 A a temperatura de case de 25 °C, tensión de saturación VCE(sat) típica de 2,0 V a 2,3 V, tensión de alimentación de la lógica de control VCC de 15 V a 20 V, protección integrada por sobrecorriente, cortocircuito, subtensión (UVLO) y sobretemperatura con salida de falla FO, entradas de control compatibles con niveles lógicos CMOS/TTL de 3,3 V y 5 V, frecuencia de conmutación de hasta 20 kHz, aislamiento dieléctrico de 2500 V AC durante 1 minuto y rango de temperatura de operación de -40 °C a +125 °C (grado industrial).
