Descripción

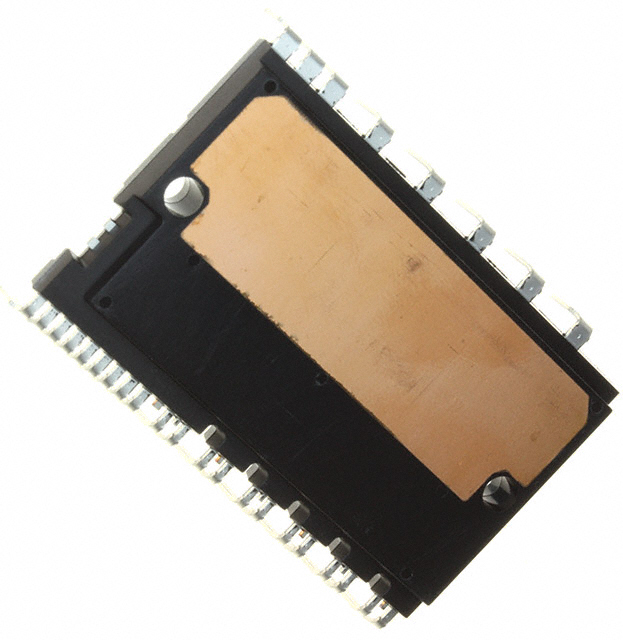

El PS21767 es un módulo de potencia inteligente (IPM) Mini DIP-IPM de Mitsubishi Electric, con puente inversor trifásico de 600 V / 30 A basado en tecnología CSTBT de baja pérdida, para conversión DC-AC. Opera con tensión de alimentación de control VCC de 13.5 V a 16.5 V, corriente de salida RMS de 20 A y disipación de potencia máxima por IGBT de 60 W. Integra circuitos de disparo independientes para brazos superiores e inferiores, desplazamiento de nivel de alta tensión, protección de cortocircuito (SC), protección de subtensión (UVLO) con señal de falla (FO), tiempo de bloqueo anti-cruce y entrada compatible con lógica de 3.3 V / 5 V (High Active). Temperatura de unión de -20 °C a +150 °C.
