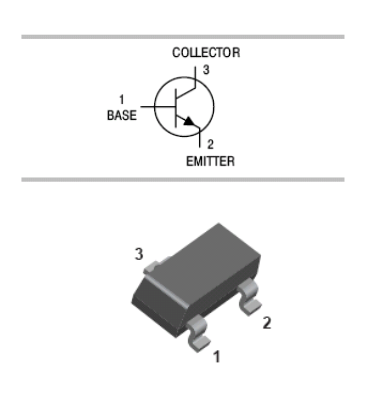

El S9013 es un transistor NPN epitaxial de pequeña señal en encapsulado SMD SOT-23, con tensión colector‑base máxima de 40 V, tensión colector‑emisor máxima de 25 V, tensión emisor‑base máxima de 5 V, corriente de colector continua de hasta 500 mA y potencia de disipación típica de 225 mW a 300 mW según montaje, presentando ganancia de corriente hFE típica de 120 o superior con buena linealidad, frecuencia de transición fT mayor a 150 MHz, tensión de saturación colector‑emisor VCE(sat) del orden de 0,25 V a 0,3 V y rango de temperatura de operación de -55 °C a +150 °C (grado extendido).
