Descripción

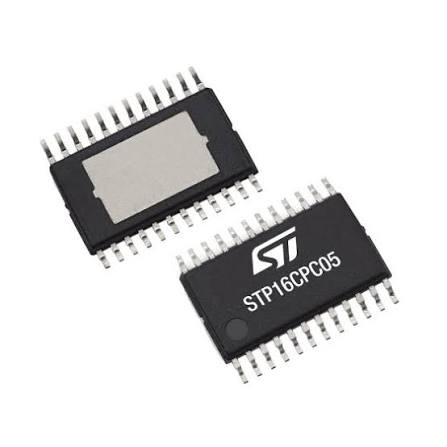

El STP16CPC05 es un controlador monolítico de sumidero de corriente constante de 16 bits, de bajo voltaje y baja corriente de suministro, diseñado específicamente por STMicroelectronics para paneles de visualización LED.
Características principales

Arquitectura interna: Contiene un registro de desplazamiento serial de entrada y paralelo de salida de 16 bits que alimenta un registro de almacenamiento tipo D.
Control de corriente: Posee 16 canales de salida regulados capaces de proporcionar una corriente constante ajustable de 5 mA a 100 mA mediante un único resistor externo.
Tiempos de conmutación balanceados: Su etapa de salida optimiza los tiempos de encendido y apagado (típicamente 100 ns), reduciendo la capacitancia de derivación necesaria y mitigando el ruido o acoplamiento por inductancia parásita.
Voltaje de operación: Soporta una fuente de alimentación baja de 3 V a 5.5 V, lo que permite su control directo mediante microcontroladores de 3.3 V o 5 V.
Capacidad de salida: Soporta hasta 20 V en sus salidas de drenaje, permitiendo conectar múltiples diodos LED en serie por cada canal.
Alta velocidad: Su frecuencia de reloj máxima supera los 30 MHz, ideal para transmisiones de datos a altas tasas de refresco.
